熱成像攝像機

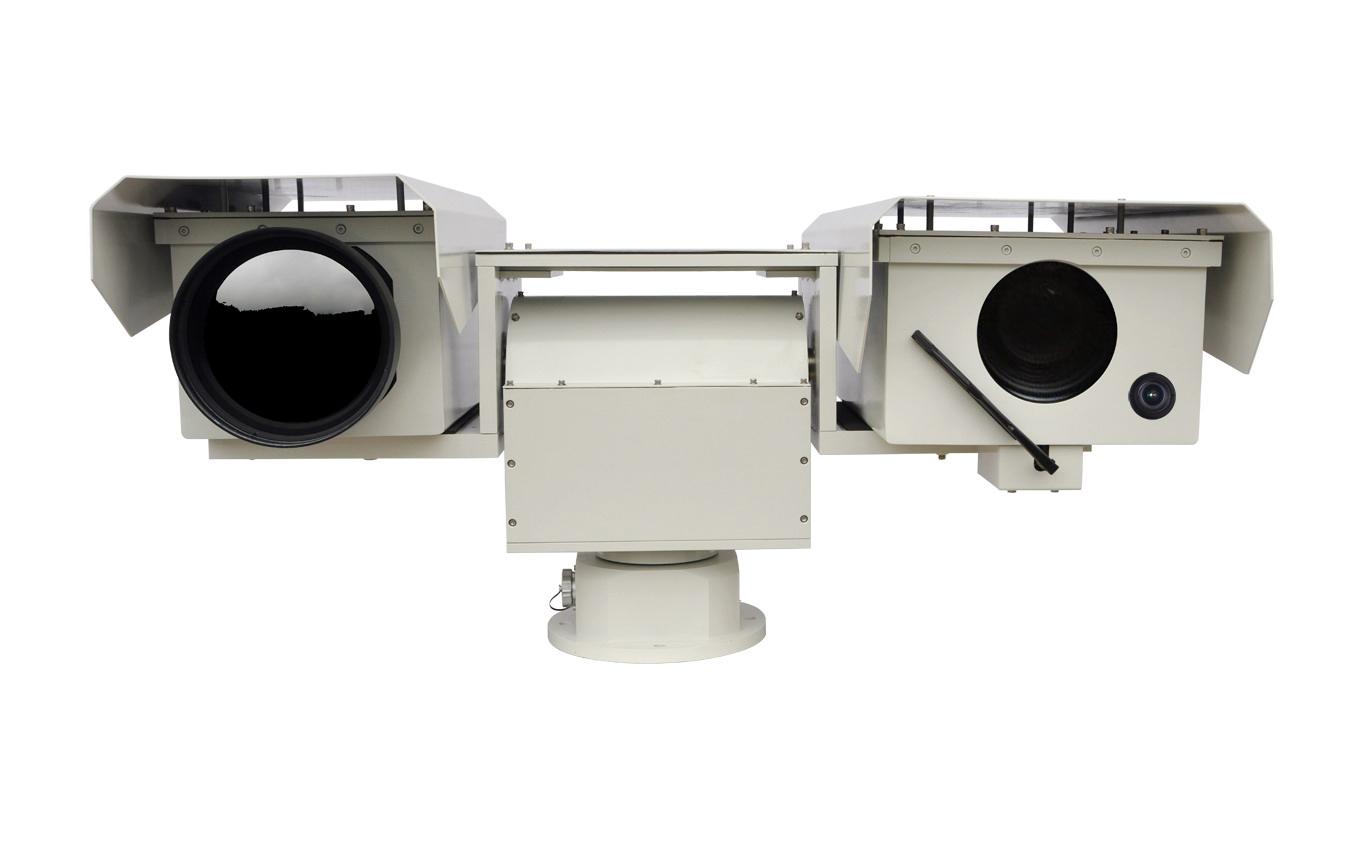

HXJ-MRIR100T 遠距離熱成像透霧高清可見光攝像機系統
產品特點：
l 集日夜一體化攝像機、熱成像儀及鏡頭、透霧攝像機及鏡頭或激光，控制模塊和可變速云臺于一體。
l 獨特的撥碼開關設計易于通訊設置
l 獨特的軟件在線升級功能方便終端用戶的個性化需求及系統維護
l 獨特的微步功能確保精確定位遠距離目標
l 平面設計的光學窗口最大程度避免了圖像扭曲和保護內置系統部件
l 自動/手動校正功能保證系統長時間運轉的精度.。
l 內置溫控功能
l 遠程控制熱成像儀開啟和關閉
l 屏幕顯示菜單，便于設置系統參數
l 云臺斷電自鎖功能
l 堅固全金屬機身采用全密封防水設計，達IP66防水標準
l 雷擊、浪涌斷電記憶保護電路
云臺特性
l 128個預置位，8個預置位巡視功能
l 用戶自定義自動掃描、隨機掃描和掃描速度
l 自動或手動零位校準功能
l 用戶自定義左右限位和景深比例調速功能
l OSD顯示密碼保護功能，防止未經授權的設置
l OSD菜單顯示標題、方位角、變倍及內部溫度
l 用戶自定義開機動作和系統狀態自動診斷功能
l RS-485半雙工通訊口，RS-232,RS-422全雙工
l 兼容Pelco P/D協議
l 可選內置激光夜視模塊（夜視距離1km以上）激光開啟自動/手動可選
自動模式（黑白狀態下，激光自動開啟，彩色狀態下，激光自動關閉）
熱成像機芯及鏡頭可探測的紅外波長范圍為7.5~14μm遠紅外波段, 在該波長范圍內，熱像儀能夠感應極小溫差的物體，根據物體表面溫度不同，有白熱、黑熱及其它多種偽色彩顯示方式。
獨有的數字化細節增強（DDE – Digital Detail Enhancement）功能與其它熱像儀相比，能看到更清晰的畫面。熱像儀FPA材料采用氧化釩（VOX），與其它材料（例如：多晶硅）相比，對抵御陽光的損壞具有天然優勢，與熱成像部分獨立的遠程ON/OFF功能配合，可有效延長系統壽命。
560TVL高清晰度1/2寸低照度彩轉黑CCD相機和12.5~775mm長距離鏡頭工作在可見光和近紅外波段。兩者的有效結合可以使云臺在白天、黑夜甚至濃霧和暴雨等惡劣天氣下能夠監測遠距離目標，并獲取清晰的圖像。
單攝像機系統由1/2寸低照度彩轉黑CCD攝像機或非制冷型熱成像攝像機及高精度云臺組成。
遠距離探測雙攝像機系統主要由以下部分組成
非制冷熱成像攝像機及電動調焦熱成像鏡頭
1/2寸低照度彩轉黑CCD相機及12.5~775mm 62X連續變焦百萬像素透霧日夜型鏡頭
內置斷電自鎖功能的精準體系云臺
內部供電模組和中央處理程序模組
紅外熱成像雙攝像機系統對白天、黑夜以及全黑的環境都很敏感，是入侵探測的新型武器,主要用于遠距離和惡劣環境的監控，可以全天候工作，在白天和黑夜及煙、霧、雨雪、灰塵等條件下也有較佳表現，在完全黑暗或天氣多變的情況下，探測潛在的入侵者和走私分子是保護國家邊境安全的關鍵。紅外熱成像雙攝像機系統可以在夜間或全黑的環境下探測到數公里外的目標，能夠滿足邊防的監控需要，因此適于邊境的監控和防護,構成一道虛擬的安全圍墻?？梢杂行綔y(cè)隱藏于灌木叢中、黑暗處或濃煙霧雨雪中的入侵者，將這些潛在的危險呈現于監控者的視線下。
此系統廣泛適用于遠距離執法、國防、邊境、軍事、航空、港口、交通、倉庫、油庫、搜救、救援、機場、核電站、石化及其它高安防等級場所。
熱成像鏡頭 | 100mm | 150mm | 200mm | 275mm | 300mm | 透霧 | ||||
熱成像像素?cái)?shù) | 320*240 | 人 | 車 | |||||||
透霧 鏡頭 | 305mm | HXJ-MRIR100T-300-P-100 | HXJ-MRIR100T-300-P-150 | HXJ-MRIR100T-300-P-200 | HXJ-MRIR100T-300-P-275 | HXJ-MRIR100T-300-P-300 | 1.6km | 2.5km | ||
500mm | HXJ-MRIR100T-500-P-100 | HXJ-MRIR100T-500-P-150 | HXJ-MRIR100T-500-P-200 | HXJ-MRIR100T-500-P-275 | HXJ-MRIR100T-500-P-300 | 3.0km | 4.3km | |||
775mm | HXJ-MRIR100T-775-P-100 | HXJ-MRIR100T-775-P-150 | HXJ-MRIR100T-775-P-200 | HXJ-MRIR100T-775-P-275 | HXJ-MRIR100T-775-P-300 | 5km | 7km | |||
目標探測距離 | Person | 1.6km | 2.4km | 3.2km | 4km | 4.8km | ---- | ----- | ||
Car | 4.4km | 6.6km | 8.8km | 11km | 13km | ---- | ----- | |||
640*480 pixel | ||||||||||
透霧 鏡頭 | 305mm | HXJ-MRIR100T-300-P-100H | HXJ-MRIR100T-300-P-150H | HXJ-MRIR100T-300-P-200H | HXJ-MRIR100T-300-P-275H | HXJ-MRIR100T-300-P-300H | 1.6km | 2.5km | ||
500mm | HXJ-MRIR100T-500-P-100H | HXJ-MRIR100T-500-P-150H | HXJ-MRIR100T-500-P-200H | HXJ-MRIR100T-500-P-275H | HXJ-MRIR100T-500-P-300H | 3.0km | 4.3km | |||
775mm | HXJ-MRIR100T-775-P-100H | HXJ-MRIR100T-775-P-150H | HXJ-MRIR100T-775-P-200H | HXJ-MRIR100T-775-P-275H | HXJ-MRIR100T-775-P-300H | 5km | 7km | |||
目標探測距離 | Person | 2km | 2.9km | 4km | 5km | 6km | ---- | ----- | ||
Car | 5km | 7.6km | 10km | 12.6km | 15km | ---- | ----- | |||
云臺參數
部件 | 云臺 |
旋轉角度 | 水平旋轉: 0~360° 連續旋轉 垂直旋轉: -45°~+45° |
旋轉速度 | 水平 0.01°~20°/s 垂直 0.01 ° ~ 5.7° /s |
預置位速度 | 水平 20° /s，垂直: 5.7 ° /s |
預置位精度 | +/- 0.03° (自動或手動) |
自動掃描 | 1°-20°/s (自動或手動) |
電機 | 齒輪傳動/自動鎖定 |
激光參數
部件 | 激光照明組件 |
激光波長 | 808nm |
輸出功率 | 光纖激光,6W, 10W, 15W可選 |
工作電壓 | 6W (6.5V) / 10W（10.5V）/ 15W (17.2V) |
工作電流 | 2500mA |
斜率效率 | 平均 1.20 |
激光控制 | 光圈可調, 自動/手動開啟關閉，由攝像機切換黑白模式自動開啟和關閉 |
機械參數
CCD保護窗 | 鋼化玻璃,堅固，高透光率 |
輸入電壓 | AC24V / DC24V |
功耗 | ≤90W
|
連續工作溫度 | -20℃ ~ +50℃ |
存儲和運輸溫度 | -40℃ ~ +60℃ |
尺寸 | 訂制 |
包裝尺寸 | 訂制 |
